Kim.KJ: 표준관입시험(SPT)

목 적

지층의 상대밀도 및 연경도와 구성성분을 파악하고 교란시료 채취를 통하여 시료를 육안으로 판별하며, 표준관입저항치(N치) 측정을 통한 제반 설계정수를 추정함에 있다.

방 법

시추조사와 병행하여 원위치의 경연, 구성성분의 특성을 파악하기 위하여 지층이 변하거나 동일한 지층이 연속적으로 형성된 경우에 대하여 한국산업규격(KS F 2318)의 규정된 방법에 의거하여 1.5m간격으로 표준관입시험을 실시하였다.

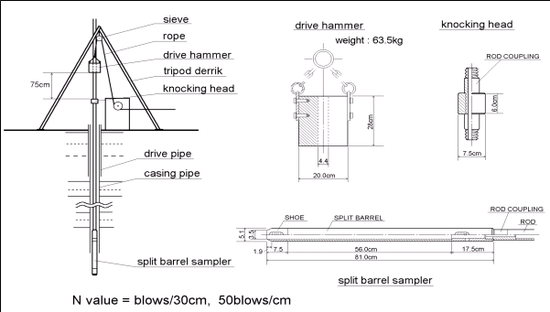

<표준관입시험 모식도>

표준관입시험은 동적인 관입시험의 일종으로 사질지반의 상대밀도, 지지력계수, 허용지지력, 점착력, 탄성계수, 연경도, 내부마찰각과 점성토의 일축압축강도 등과 비교, 분석하고 실험을 통하여 현재 수많은 자료가 축적되어 설계에 이용되고 있다. 시험방법은 공저를 깨끗이 청소한 후 Rod 선단에 샘플러를 부착하고 63.5kg의 해머를 76cm높이에서 자유낙하시켜 샘플러가 30cm관입하는데 소요되는 타격회수를 측정하는 것으로 매 15cm를 관입시키는데 소요되는 타격회수를 측정하여 총 45cm 관입에 필요한 타격회수를 측정하였다. 이때 처음 15cm 관입시에 측정한 타격회수는 예비타로 하고 마지막 30cm 관입에 소요되는 타격회수를 관입저항치 (N치)로 하여 주상도에 기입하였다. 타격회수가 50회인 경우에도 30cm가 관입되지 않을 경우에는 타격회수 50회 시의 관입량을 측정하여 시추주상도에 기록하였다. 표준관입시험시 채취된 시료는 부분적으로 함수량이 변하지 않도록 시료병 용기에 넣고 밀봉하였으며 토질명, 위치, 심도 및 성과 등을 기재하여 시료 표본 상자에 보관하였다.

2.3.3 결과의 판정 및 추정사항

표준관입시험으로 확인할 수 있는 사항을 요약하면 다음 표와 같다.

<N치에 의한 판정 및 추정사항>
